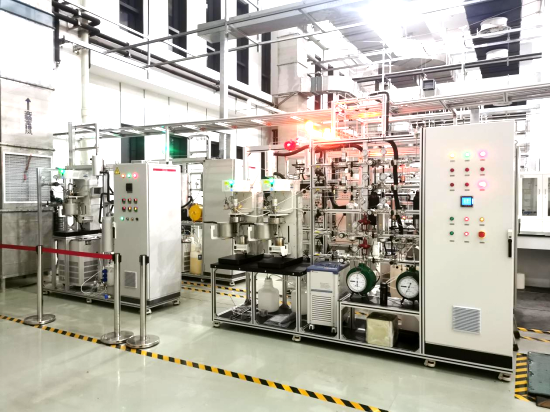

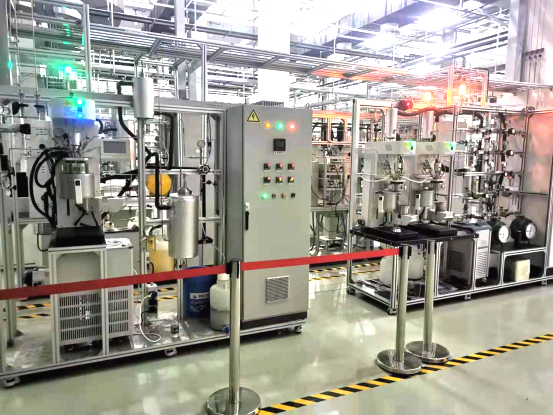

重质油加氢反应装置

   森朗仪器UC系列重油加氢实验系统集成装置，用于油品加氢催化剂的快速反应评价、浆态床加氢催化剂的反应评价和加氢工艺研究。高压釜小试试验装置，多种类型的油品加氢催化剂，包括固体颗粒状固定床渣油加氢催化剂（保护剂、脱金属剂、脱硫剂等）、固体粉末状浆态床加氢催化剂、油溶性浆态床加氢催化剂等。由于主要工艺参数设计留有冗余，所以装置具备评价相同或不同工艺操作条件下及不同类型催化剂的性能评价的功能，可为工业装置提供优化数据。装置流程由五部分组成即：气体进料系统、反应系统、冷凝分离系统、背压系统和报警系统。

(1)气体进料系统

氢气气源经气体过滤器过滤后分成2路，一路经减压阀减压稳压后通过质量流量计控制并计量流量后进入反应釜R-100进行反应；一路经减压阀减压稳压后通过质量流量计控制并计量流 量后进入反应釜R-200进行反应。

氮气气源经气体过滤器过滤、经减压阀减压稳压后分为2路，一路经球阀进入反应釜R-100系统吹扫，一路经球阀进入反应釜R-200吹扫。

(2)反应系统

实验开始前，在反应釜内投入150～350ml的液体原料油，在设定的工艺条件下反应。反应温度 350～450℃，不超过500℃，精度±1℃，操作压力20MPa，反应过程压力偏差±0.05 MPa。 高压釜顶部设有紧急放空阀及爆破膜安全阀，放空气体进入高压放空管线。

(3)冷凝分离系统

从反应釜出来的物料经反应釜顶部排出，经冷凝器冷却后进入冷却补集器内进行气液分离。 分离出的气体经过滤器过滤、减压阀减至一定压力后，自动排放至碱洗罐洗气，气液分离罐和冷凝器通过制冷机制冷，两套装置共用一套制冷机。

(4)背压系统

经减压阀过来的气体经碱洗罐洗气后再经湿式气表计量后排空。碱洗前设有取样点。

(5)报警系统

参数控制（温度）超过高限报警值，发出声光报警提示；参数控制（加热炉温度）超过高限报警值，系统对加热炉进行安全联锁断电保护；

(6)软件系统

重质油加氢反应装置，柴油加氢催化加氢反应装置，渣油反应系统，煤焦油反应装置.世纪森朗拥有着十多年微型高压反应釜加工技术经验和反应设备核心技术，可为用户定制加工适应不同实验体系的反应设备，并保证其安全、稳定、操作简便。
